SET-1240

xVDT Emulator Karte

8 galvanisch isolierte Kanäle zur xVDT Emulation

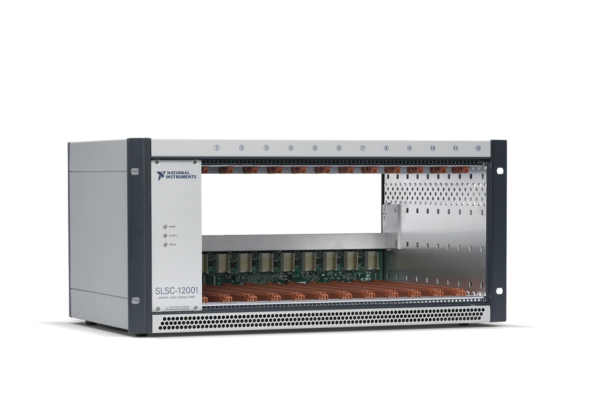

Übersicht SLSC Karten
SET-1240 xVDT Emulator Karte

SET 1240 – xVDT Emulator Karte

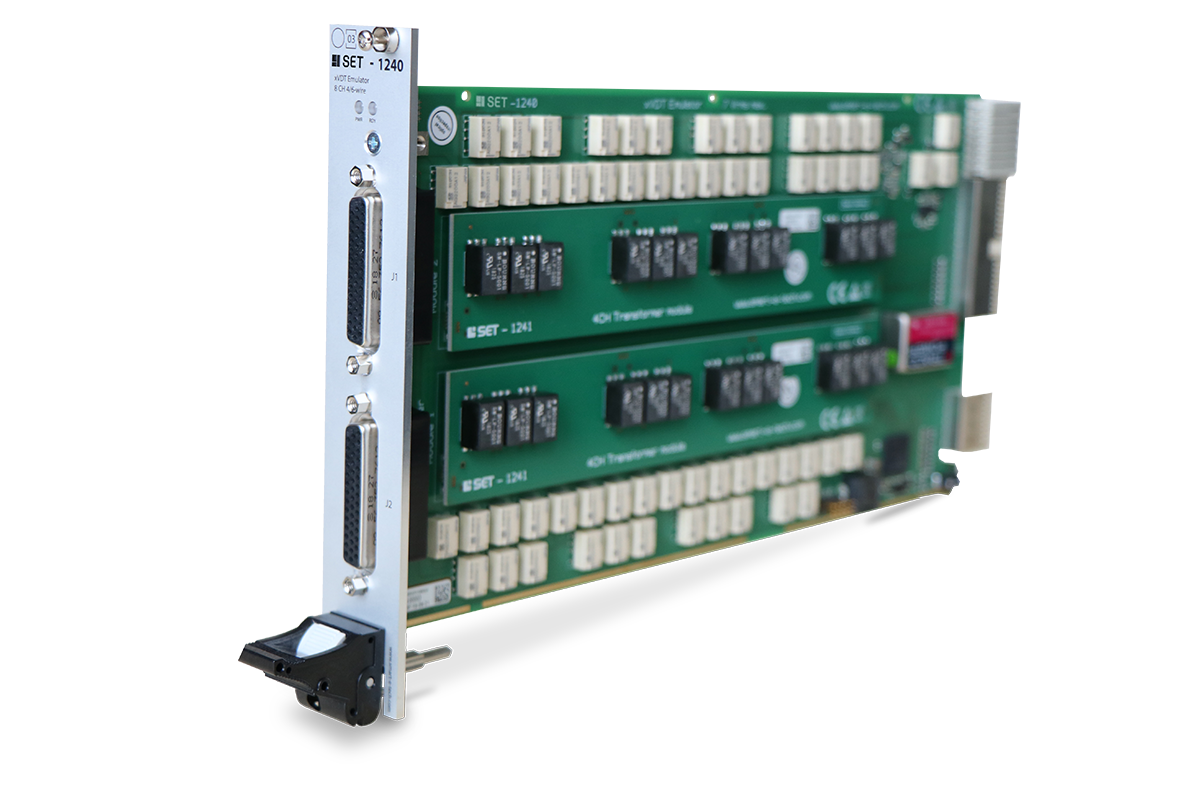

Die SET-1240 xVDT Karte emuliert 4/5/6-wire LVDTs, RVDTs und Resolver.
Dazu bietet die SET-1240 8 unabhängige, galvanisch getrennte Kanäle. Neben einem weiten Erregerfrequenzbereich von 400Hz bis 10kHz, bietet die xVDT Karte auch verschiedene Selbsttestmöglichkeiten. Die Transformer befinden sich auf einer austauschbaren Sub-Karte. Sie können dadurch die Karte einfach austauschen oder spezifiziert bei uns anfragen.

Artikel anfragen

SET-1240

National Instruments Part Nummer:
787756-01

Anfrage

  • HiL Test Systeme
  • Automotive
  • Aerospace

Absolute Maximum Ratings

ConditionValue
Max. Excitation Voltage Recommended Operation Range400Hz ≤ fExc ≤ 1kHz: 3 VRMS
1kHz < fExc ≤ 10kHz: 7 VRMS
Operation without damage 10 VRMS
Max. Common mode Excitation Voltage45 VDC
Min. Common mode Excitation Voltage-45 VDC
Max. RTI CNTL Voltage +10 V
Min. RTI CNTL Voltage -10 V
Excitation Frequency Recommended Operation Range400 Hz – 10 kHz

Technical Data

ConditionValueComment
Update TimeSLSC Commit CMD duration
Expected Electrical Relay Lifetime1 A, 30 VDC resistive105 operations
DC Resistance of Transformers115 Ω ± 15%

Physicals Characteristics

ConditionValueComment
Module DimensionsExcluding ejector144.32mm x 30.48mm x 302mm (H x W x D)Standard SLSC card size
Front Panel Connector2x female DB -44 high-density D-Sub with 4-40 UNC screw lockFor mating connectors and cables, contact us
RTI Connector2mm hard metric per IEC 61076-101Any RTI marked

Environmental

ConditionValue
Operating HumidityRelative, non-condensing10% – 90%
Storage HumidityRelative, non-condensing5% – 95%
Operating TemperatureForced-air cooling from chassis0 °C – 40 °C
Storage Temperature-40 °C – 85 °C
Maximum Altitude2000 m

Set-1240 Technical Description Download Documenation
