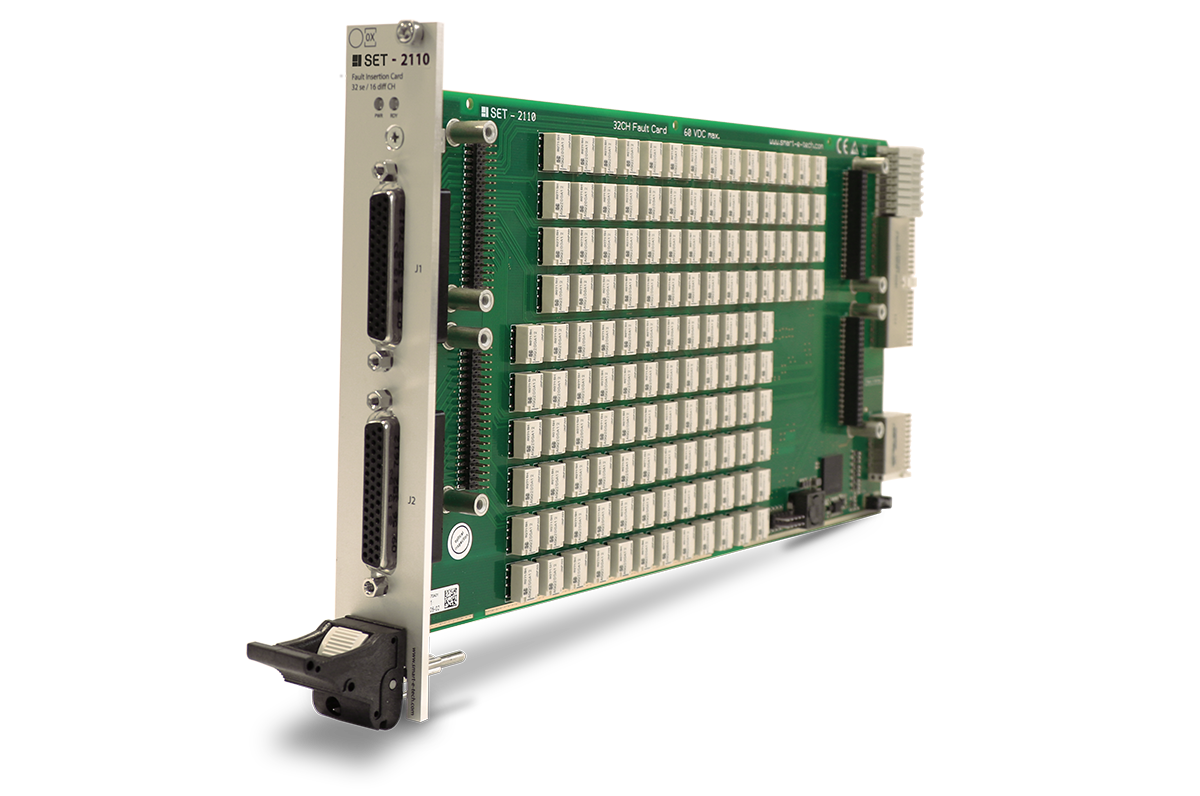

SET 2110 – Fault Insertion Unit Karte

Die SET-2110 Fault Insertion Card ist eine großflächige, hochdichte Schaltmatrix.
Jeder der 32 Single-Ended- oder 16 Differenzkanäle kann flexibel an den Hochstrom-Fehlerinjektor angeschlossen werden. Dazu stehen für jeden Kanal eines der beiden Fehlerbus-Signalpaare dynamisch zur Auswahl zur Verfügung. Die SET-2110 Fault Insertion Card bietet auch die Möglichkeit, Kurzschlüsse zwischen einem positiven und einem negativen Signal zu erzeugen.

Im Gegensatz zu herkömmlichen Routingkarten ist diese Karte speziell für die Herausforderungen des Signalroutings in HiL-Systemen konzipiert. Um die Anpassungsfähigkeit zu maximieren, verfügt das SET-2110 über zwei Steckplätze für Plug-in-Module, die zusätzliche Funktionen, wie z.B. den Anschluss des Instruments bieten können.

Artikel anfragen

SET-2110

National Instruments Part Nummer:
787760-01

Anfrage

Absolute Maximum Ratings

ConditionValue
Max. Input VoltageAny Pin60 Vdc
Min. Input Voltage Any Pin-60 Vdc
Max. Switching PowerDC, Resistive load60 W
Max. Current Rating1.5 A

Technical Data

ConditionValueComment
Update Time10 msSLSC Commit
CMD duration
Max Initial Contact ResistanceJ1 → XJ2,
J2 → XJ2,
J1 → J2
500 mΩ
Expected Electrical Lifetime1 A, 30 Vdc resistive105 operations
Expected Electrical Lifetime 1,5 A, 30 Vdc resistive104 operations
Bandwith-3 dB,
50 Ω Termination
≤ 20 MHz

Physicals Characteristics

ConditionValueComment
Module DimensionsExcluding ejector144.32mm x 30.48mm x 302mm (H x W x D)Standard SLSC card size
Front Panel Connector2x female DB -44 high-density D-Sub with 4-40 UNC screw lockFor mating connectors and cables, see below
RTI Connector2mm hard metric per IEC 61076-101Any RTI marked

Environmental

ConditionValue
Operating HumidityRelative, non-condensing10% – 90%
Storage HumidityRelative, non-condensing5% – 95%
Operating TemperatureForced-air cooling from chassis0 °C – 40 °C
Storage Temperature-40 °C – 85 °C
Maximum Altitude2000 m
