SET-2210

Instrument Modul

Bündeln von Testsignalen auf den Instrumentenbussen

Übersicht SLSC Karten
SET-2210-Instrument-Modul

SET 2210 – Instrument Modul

2 Instrumentkanäle bündeln 16 verschiedene / 32 single-ended Kanäle.

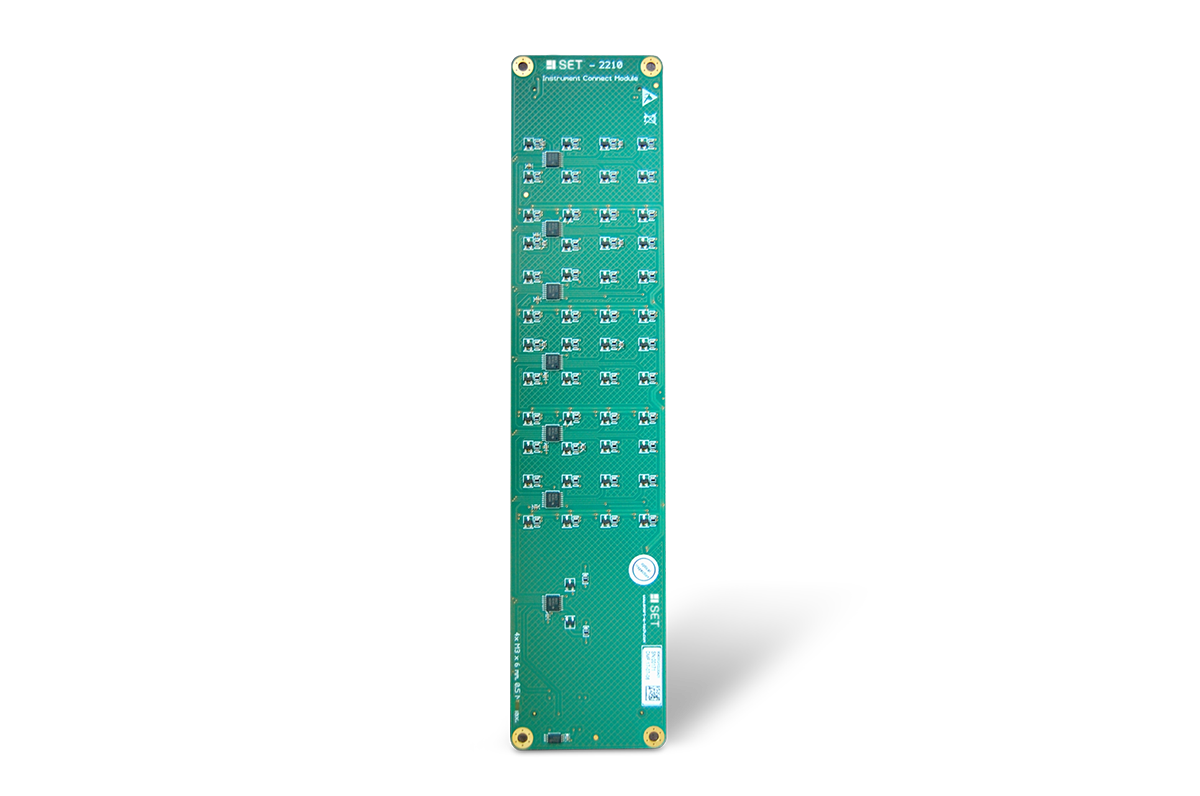

Die Hauptfunktion des Plug-In SET-2210 Instrument Tochtermoduls besteht darin, Testsignale auf den Instrumentenbussen zu bündeln. Mit der SET-2210 haben Sie die Möglichkeit, auf jeder SET SLSC-Karte mit einem Steckmodul-Steckplatz das Instrument-Tochtermodul zu montieren.

Mit 32 single-ended oder 16 verschiedenen Kanälen bietet die SET-2210 Geräteanschlussmöglichkeiten in einem kleinen Formfaktor. Um ein beliebiges Gerät anzuschließen, verbindet der Instrumentenbus des Tochtermoduls zum Anschluss der Basiskarten. Es ist möglich, zwei Instrumentensignale an den zweikanaligen Instrumentenbus anzuschließen.

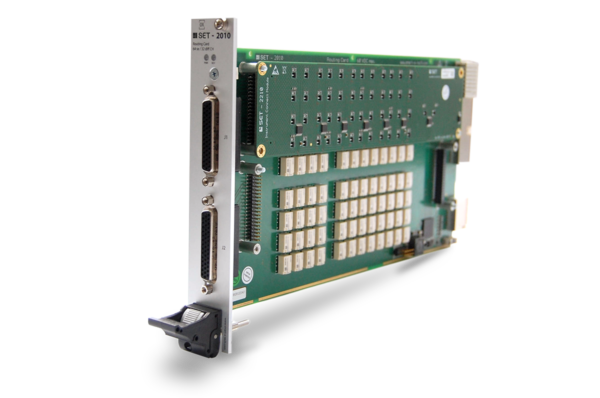

Anwendungsbereich: Aufsteckmodul für die SET-2010 Routing Karte.

Artikel anfragen

SET-2210

National Instruments Part Nummer:
786434-01

Anfrage

Absolut Maximum Ratings

ConditionValueComment
Relative Humidity5% to 95% Non-condensing
Temperature 0° C to 85° C
Storage-40° C to 85° C
Max. Input VoltageAny Pin 60 Vdc
Min. Input VoltageAny Pin-60 Vdc
Max. Switching Power DC, Resistive load60 W
Max. Current Rating1.5 A

Technical Data

ConditionValue
Update Time10 ms
Max Initial Contact ResistanceX1 -> X2300 mΩ
Expected Electrical Lifetime1 A, 30 Vdc resistiveMin 105 operations
Expected Electrical Lifetime1,5 A, 30 Vdc resistiveMin 104 operations

Physical Characteristics

ConditionValueComment
Module dimensions10 mm x 52 mm x 235 mm (H x W x D)Standard Module size
Connector to Front 2×20 pin female socket terminal strip
Connector to Back2×20 pin terminal strip

Environmental

ConditionValue
Operating Humidity Relative, non-condensing10% to 90%
Storage Humidity Relative, non-condensing5% to 95%
Operating TemperatureForced-air cooling from chassis 0° C to 40° C
Storage Temperature-40° C to 85° C
Maximum Altitude2000 m
