SET-2310

Line Fault Modul

Bündeln von Testsignalen auf den Faultbussen

Übersicht

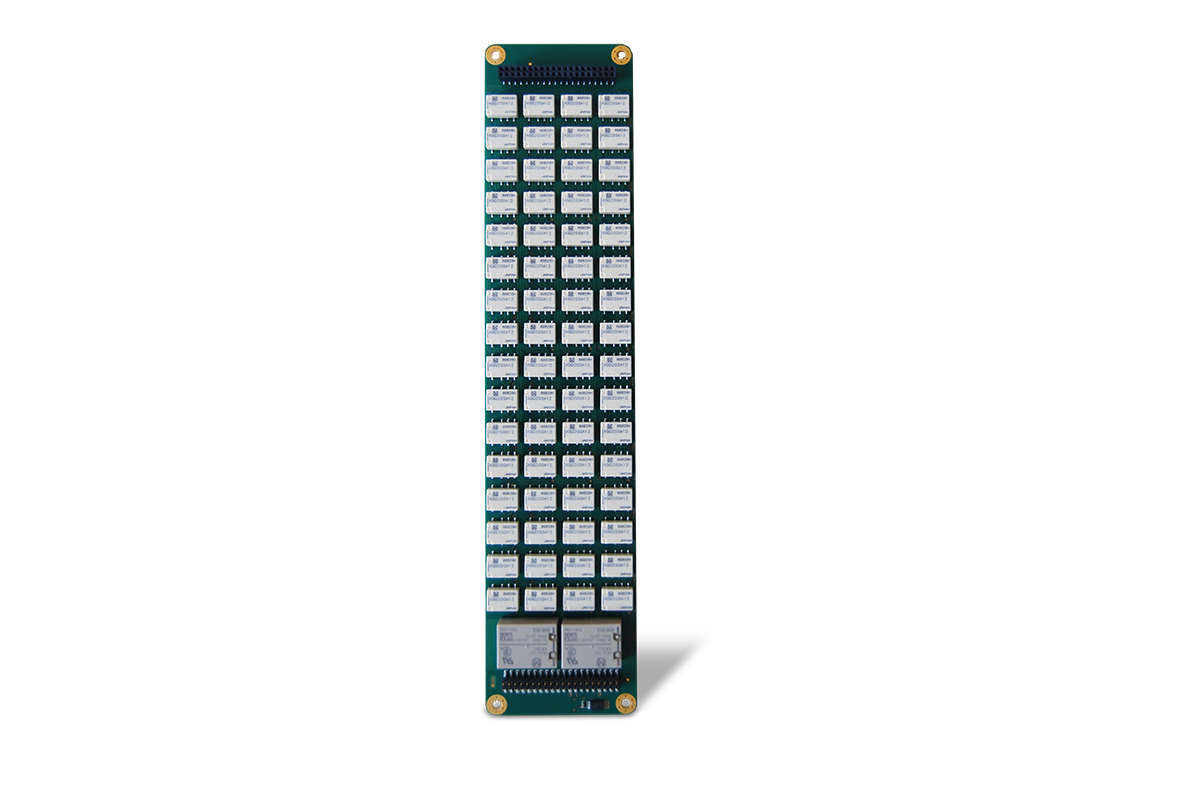

SET-2310 Line Fault Modul

SET 2310 – Line Fault Modul

4 Fault Kanäle bündeln 16 verschiedene / 32 single-ended Kanäle.
Die Hauptfunktion des Plug-In SET-2310 Fault Line Tochtermoduls besteht darin, Testsignale auf den Faultbussen zu bündeln. Sie haben die Möglichkeit, auf jeder SET SLSC-Karte mit einem Steckmodul-Steckplatz das Fault-Tochtermodul zu montieren.

Mit 32 single-ended oder 16 verschiedenen Kanälen bietet die SET-2310 Geräteanschlussmöglichkeiten in einem kleinen Formfaktor. Um ein beliebiges Gerät anzuschließen, verbindet der Faultbus des Tochtermoduls zum Anschluss der Basiskarten. Es ist möglich, zwei Faultsignale an den zweikanaligen Faultbus anzuschließen.

Anwendungsbereich: Aufsteckmodul für die SET-2010 Routing Karte.

Artikel anfragen

SET-2310

National Instruments Part Nummer:
768435-01

Anfrage

Absolut Maximum Ratings

ConditionValueComment
Relative Humidity5% to 95%Non-condensing
Temperature 0° C to 85° C
Storage-40° C to 85° C
Max. Input VoltageAny Pin60 Vdc
Min. Input VoltageAny Pin-60 Vdc
Max. Switching PowerDC, Resistive load60 W
Max. Current Rating (Channel Relais)1.5 A
Max. Current Rating (BUS Relais)8 A

Technical Data

ConditionValue
Update Time10 ms
Max Initial Contact ResistanceX1 -> X2 300 mΩ
Expected Electrical Lifetime 1 A, 30 Vdc resistiveMin 105 operations
Expected Electrical Lifetime1,5 A, 30 Vdc resistive Min 104 operations

Physical Characteristics

ConditionValueComment
Module dimensions 10 mm x 52 mm x 235 mm (H x W x D)Standard Module size
Connector to Front 2×20 pin female socket terminal strip
Connector to Back 2×20 pin terminal strip

Environmental

ConditionValue
Operating HumidityRelative, non-condensing10% to 90%
Storage HumidityRelative, non-condensing5% to 95%
Operating TemperatureForced-air cooling from chassis 0° C to 40° C
Storage Temperature-40° C to 85° C
Maximum Altitude 2000 m

SET-2310 Technical Description Download Documenation
