SET-1250 32CH-4-20mA-Current-Sink-Karte

SET 1250 – 32CH 4-20mA Current Sink Karte

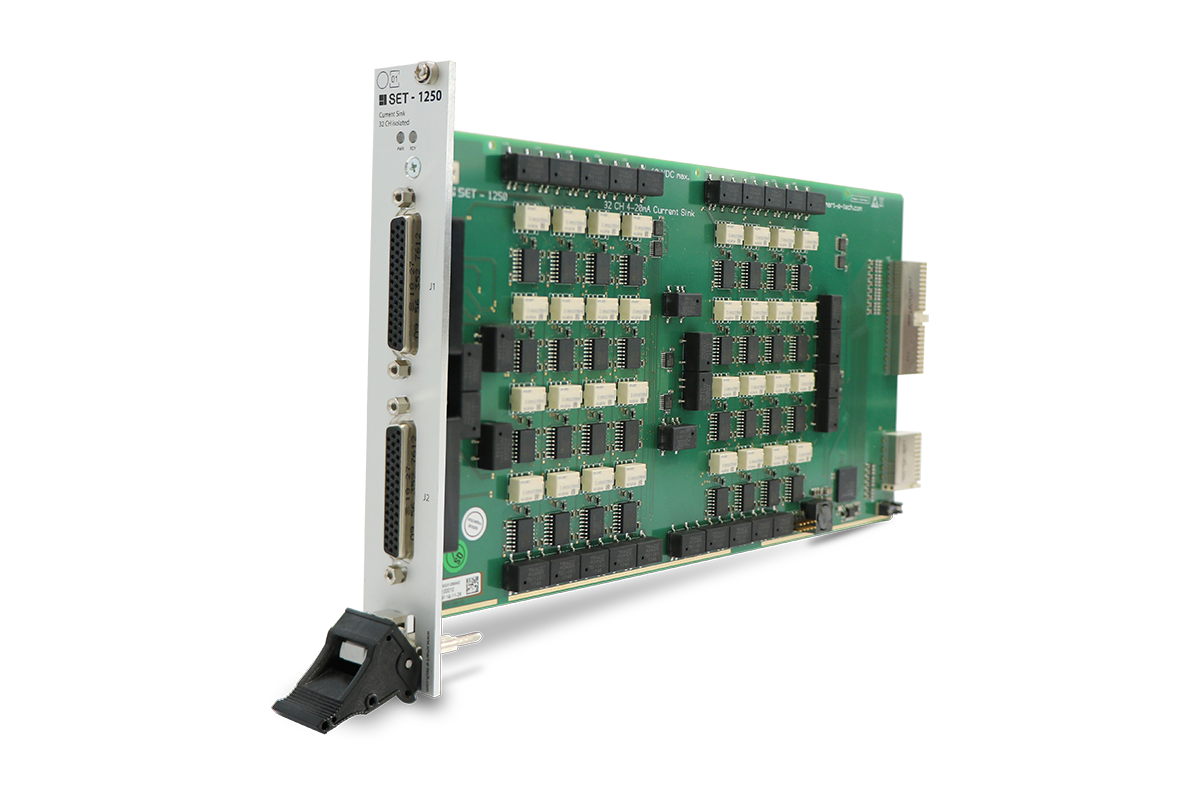

Die SET-1250 4-20mA Current Sink Karte bietet eine Stromsenken-Simulation für 32 isolierte Kanäle.
Die SET-1250 unterstützt außerdem einen erweiterten Bereich von 0-24,6mA. Dabei stellt jeder Kanal ein Trennrelais und einen Kurzschluss-MOSFET zur Verfügung. Damit unterstützt die Karte bei der Simulation von Öffnungs- und Kurzschlussfehlern. Der Kurzschluss-MOSFET verfügt über einen Überstromschutz mit integrierter Strombegrenzung. Der gewünschte Simulationswert und Faulting-Optionen können dabei für jeden Kanal unabhängig eingestellt werden.
Die SET-1250 bietet sowohl RTI API als auch SLSC API zur Konfiguration der Ausgänge.

Artikel anfragen

SET-1250

SKU:
100935

  • HiL Test Systeme
  • Automotive
  • Aerospace

Absolute Maximum Ratings

ConditionValueComment
Max. Input Voltage Any Front Pin to GND (Except the GND pins)60 VDC
Min. Input Voltage Any Front Pin to GND (Except the GND pins)-60 VDC
Max. Differential Input Voltage Max. voltage between positive and negative signal pin of a channell needed for 24.6mA+30 VDCHigher voltage might cause damage.
Min. Differential Input VoltageMin. voltage between positive and negative signal pin of a channel needed for 24.6mA+3.2 VDCLower voltages will lead to a lower current limit.
Min. Differential Input Voltage0 VDCNegative voltages might cause damage.
Max. Input Current when Short Circuit MOSFET is active200 mAHigher currents might cause damage

Technical Data

ConditionValueComment
Max. Current Sink Value24.6 mA
Min. Input Current when Short Circuit MOSFET is activeDifferential Input Voltage > 2 V160mA
Expected Electrical Lifetime1 A, 30 V DC resistiveMin 105 operations
Min. Resistance in normal operation100Ω ± 1%
Resistance of Short Circuit MOSFET@ 200 mA< 2 Ω
Gain Error+1% / -2.6%
Offset Error± 0.09 mA

Physicals Characteristics

ConditionValueComment
Module DimensionsExcluding ejector144.32mm x 30.48mm x 302mm (H x W x D)Standard SLSC card size
Front Panel Connector 2x female DB -44 high-density D-Sub with 4-40 UNC screw lockFor mating connectors and cables, see below
RTI Connector2mm hard metric per IEC 61076-101Any RTI marked

Environmental

ConditionValue
Operating HumidityRelative, non-condensing10% – 90%
Storage Humidity Relative, non-condensing5% – 95%
Operating TemperatureForced-air cooling from chassis0 °C to +40 °C
Storage Temperature-40 °C to +85 °C
Maximum Altitude 2000 m

SET-1250 Technical Description Download Documenation
