SET-2315 Real Time Fault Daughter Modul

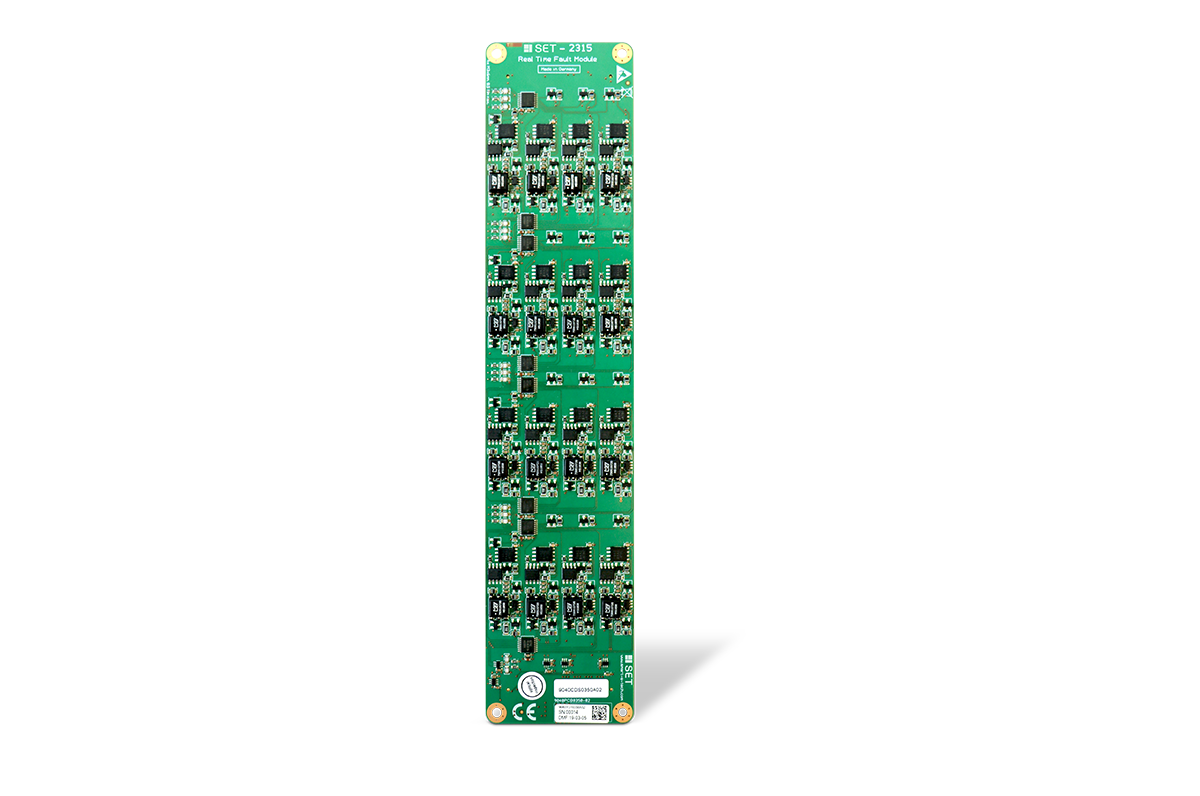

SET 2315 – Real Time Fault Daughter Modul

Das SET-2315 Real Time Fault Modul ist ein Plug-in-Modul und ermöglicht das Multiplexen von Signalen auf den Fehlerbussen .
Sie haben die Möglichkeit, auf jeder SET SLSC-Karte mit einem Steckmodul-Steckplatz das Real Time Fault Modul zu montieren. Die Hauptfunktion des SET-2315 ist das Multiplexen von Signalen auf den Fehlerbussen.

Mit 16 Kanälen bietet das SET-2315 Verbindungsmöglichkeiten für Realtime-Fehler in einem kleinen Formfaktor. Der Fehlerbus führt zum Anschluss der Basiskarten, um ein beliebiges Fehlergerät anzuschließen.

Artikel anfragen

SET-2315

SKU:
101082

  • HiL Testing
  • Signalführung
  • Signalkonditionierung
  • Fehlersimulation

Absolut Maximum Ratings

ConditionValueComment
Relative Humidity5% to 95%Non-condensing
Temperature0° C to 85° C
Storage-40° C to 85° C
Max. Input VoltageAny Pin60 VdcTransient 65V, Limited by connector
Min. Input VoltageAny Pin-60 VdcTransient -65V, Limited by connector
Max. Switching PowerDC, Resistive load60 W
Max. Current Rating (Channel Relais)1.5 A
Max. Current Rating (BUS Relais) 8 A

Technical Data

Condition Value
Update Time< 10 ms
Max. Initial Contact ResistanceX1 → X2300 mΩ
Expected Electrical Lifetime1 A, 30 Vdc resistiveMin 105 operations
Expected Electrical Lifetime1,5 A, 30 Vdc resistiveMin 104 operations

Physical Characteristics

ValueComment
Module Dimensions10 mm x 52 mm x 235 mm (H x W x D)Standard Module size
Connector to Front 2×20 pin female socket terminal strip
Connector to Back2×20 pin terminal strip

Environmental

ConditionValue
Operating HumidityRelative, non-condensing10% to 90%
Storage HumidityRelative, non-condensing5% to 95%
Operating TemperatureForced-air cooling from chassis0° C to 40° C
Storage Temperature-40° C to 85° C
Maximum Altitude2000 m

SET-2315 Technical Description Download Documenation
