SET SMARTbrick 2100A – DUAL K-SENSOR EMULATOR

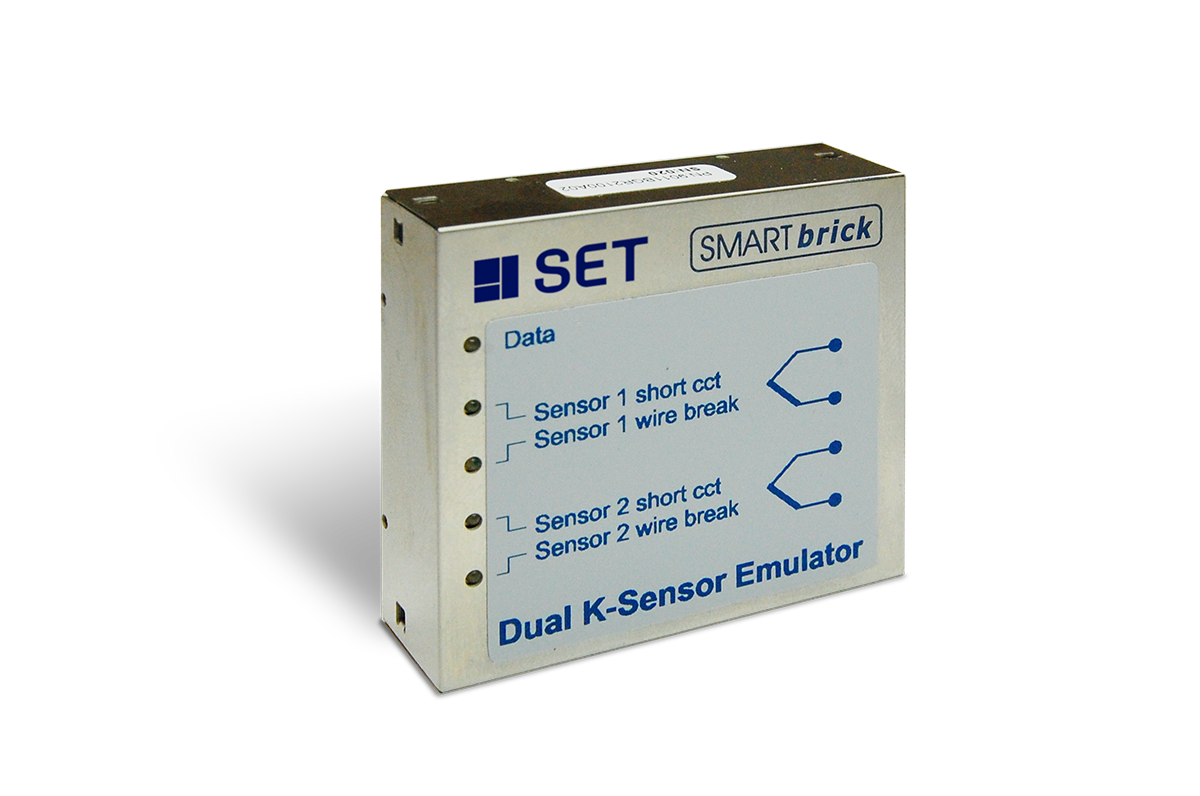

SMARTbrick 2100A – DUAL K-SENSOR EMULATOR

Die Typ K Sensor Simulation simuliert zwei Typ K Thermoelemente mittels zweier Millivolt-Spannungsquellen, die galvanisch zum restlichen Testsystem isoliert sind.

Für Fehlerstimulationen kann ein Leitungsbruch für jeden Kanal individuell stimuliert werden. Die Spannungsamplitude sowie die Fehlerstimulation werden in Verbindung mit der Trägerkarte über CAN-Bus vorgegeben. Das übergeordnete Testsystem berücksichtigt bei der Vorgabe des Spannungswertes bereits die Temperatur der Vergleichsstelle.

Artikel anfragen

SMARTbrick 2100A

SKU:
86326

Channels2
Max. gain error < 1%
Max. offset voltage200 µV
Cutoff frequency10 Hz
Output voltage range 0.2 – 60 mV
Max. output voltage5 mA
Insulation voltage max. 50 V
Insulation resistance1 MΩ (± 5%)

Modulfunctions

Error stimulation „line breagage“ via software
Error stimulation „short circuit“ via the voltage 0mV
Display of error stimuliesvia LEDs
